概述

　　不銹鋼立式管道泵其標記額定性能點和尺寸等效采用國際標準ISO2858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。

　　用途

　　1、不銹鋼立式管道泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水,高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。

　　2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵,ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。

　　3、 ISWH型臥式化工泵供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門,使用溫度：-20℃-120℃

　　4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

　　工作條件

　　1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤    1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

　　2、 環境溫度<40℃，相對濕度<95%。

　　3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

　　注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

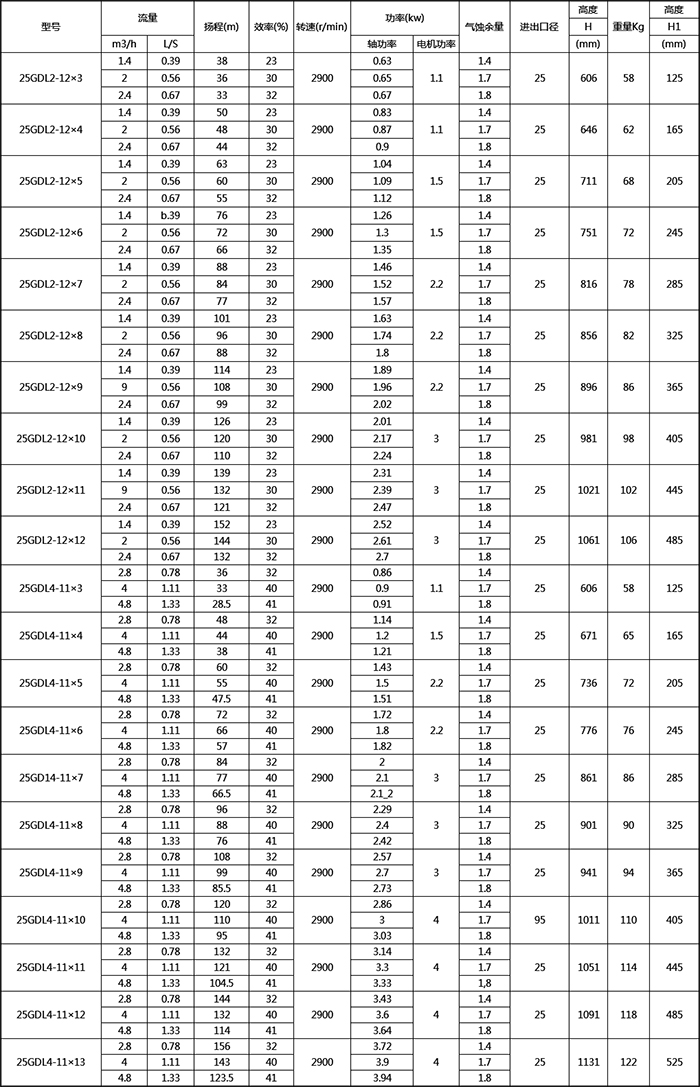

　　選型參數

　　維護保養

　　(一) 不銹鋼立式管道泵運行中的維護和保養：

　　1、進水管路必須高度密封。

　　2、禁止不銹鋼立式管道泵在汽蝕狀態下長期運行。

　　3、禁止不銹鋼立式管道泵在大流量運行時，電機超電流長期運行。

　　4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。

　　5、不銹鋼立式管道泵在運行過程中應有專人看管，以免發生意外。

　　6、不銹鋼立式管道泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。

　　7、不銹鋼立式管道泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

　　(二)不銹鋼立式管道泵機械密封維護與保養：

　　1、機械密封潤滑應清潔無固體顆粒。

　　2、嚴禁機械密封在干磨情況下工作。

　　3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。

　　產品使用

　　(一)不銹鋼立式管道泵起動、運轉：

　　1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。

　　2、用手盤動泵以使?jié)櫥哼M入機械密封端面。

　　3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。

　　4、不銹鋼立式管道泵關閉出口閥，以減少起動電流。

　　5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。

　　6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。

　　7、不銹鋼立式管道泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。

　　8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。

　　(二)不銹鋼立式管道泵停車：

　　1、關閉吐出管路閥門。

　　2、切斷電源，停止電機運行。

　　3、關閉進口閥。

　　4、不銹鋼立式管道泵長期停用，應放盡泵內液體。

　　安裝說明

　　1、不銹鋼立式管道泵安裝前應檢查水泵和電機有無損傷，不銹鋼立式管道泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免不銹鋼立式管道泵運行時損壞葉輪和泵體。

　　2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。

　　3、不銹鋼立式管道泵與電機是整體結構，安裝時無需找正，十分方便。

　　4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。

　　5、不銹鋼立式管道泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。

　　6、為了不使雜質進入泵內而堵塞流道影響性能，應在不銹鋼立式管道泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

　　7、排出管路如裝逆止閥應裝在閘閥的外面。

　　8、不銹鋼立式管道泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。

　　9、為了維修方便和使用安全，在不銹鋼立式管道泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證不銹鋼立式管道泵在額定范圍內運行，確保IHＷ不銹鋼管道泵的正常運行和使用壽命。

　　10、安裝完畢后不銹鋼立式管道泵盤動泵軸，葉輪應無摩擦和卡死現象。

　　訂貨須知

　　一、①產品名稱與型號②口徑③揚程④電機功率（KW）⑥轉速（r/min）⑦電壓〔V〕⑧吸程⑨是否帶附件以便我們的為您正確選型。

　　二、若已經由設計單位選定我公司的不銹鋼立式管道泵產品型號，請按不銹鋼立式管道泵型號直接向揚子江泵業公司銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們塑泉泵業的技術專家為您審核把關。

　　感謝您訪問我們塑泉泵業的網站【ibenliu.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
