產品概述

　　臥室管道泵，適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

　　產品用途

　　ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+105℃。

　　工作條件

　　1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

　　2、環境溫度<40℃，相對濕度<95％。

　　3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

　　注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

　   產品特點

　　運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

　　維修方便：更換密封、軸承，簡易方便。

　　占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

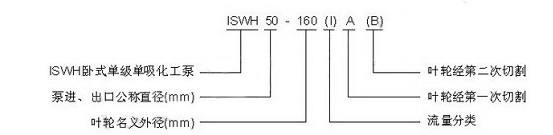

　　型號意義

　　性能參數

　　維護保養

　　(一) ISWH臥式不銹鋼管道離心泵運行中的維護和保養：

　　1、進水管路必須高度密封。

　　2、禁止ISWH臥式不銹鋼管道離心泵在汽蝕狀態下長期運行。

　　3、禁止ISWH臥式不銹鋼管道離心泵在大流量運行時，電機超電流長期運行。

　　4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。

　　5、ISWH臥式不銹鋼管道離心泵在運行過程中應有專人看管，以免發生意外。

　　6、ISWH臥式不銹鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。

　　7、ISWH臥式不銹鋼管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

　　(二) ISWH臥式不銹鋼管道離心泵機械密封維護與保養：

　　1、機械密封潤滑應清潔無固體顆粒。

　　2、嚴禁機械密封在干磨情況下工作。

　　3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。

　　產品使用

　　(一ISWH臥式不銹鋼管道離心泵起動、運轉：

　　1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。

　　2、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。

　　3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。

　　4、ISWD型臥式單級低轉速離心泵關閉出口閥，以減少起動電流。

　　5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。

　　6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。

　　7、ISWD型臥式單級低轉速離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。

　　8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。

　　(二)ISWH臥式不銹鋼管道離心泵停車：

　　1、關閉吐出管路閥門。

　　2、切斷電源，停止電機運行。

　　3、關閉進口閥。

　　4、ISWD型臥式單級低轉速離心泵長期停用，應放盡泵內液體。

　　安裝說明

　　1、ISWH臥式不銹鋼管道離心泵安裝前應檢查水泵和電機有無損傷，ISWH臥式不銹鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免ISWH臥式不銹鋼管道離心泵運行時損壞葉輪和泵體。

　　2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。

　　3、ISWH臥式不銹鋼管道離心泵與電機是整體結構，安裝時無需找正，十分方便。

　　4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。

　　5、ISWH臥式不銹鋼管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。

　　6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能，應在ISWH臥式不銹鋼管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

　　7、排出管路如裝逆止閥應裝在閘閥的外面。

　　8、ISWH臥式不銹鋼管道離心泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。

　　9、為了維修方便和使用安全，在ISWH臥式不銹鋼管道離心泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證ISWH臥式不銹鋼管道離心泵在額定范圍內運行，確保ISWH臥式不銹鋼管道離心泵的正常運行和使用壽命。

　　10、安裝完畢后ISWH臥式不銹鋼管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。
